低重心宽幅--LWFF系列

产品详情：

/uploads/soft/20200813/1597302863.pdf

产品特长

宽幅结构

负载力矩时负荷点之间的距离长，耐力矩能力强，对复合负荷也具有强大的耐受力。

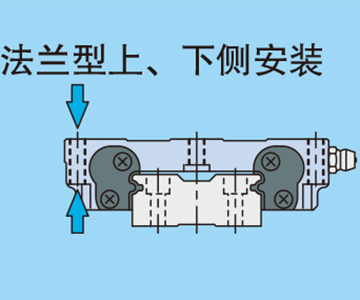

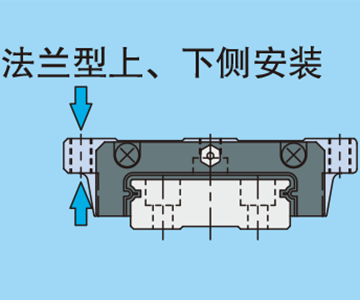

法兰型和滑块型

滑块有3种型号，分别是尺寸系列不同的2种法兰型，以及宽度窄的滑块型。

不锈钢制

还备有耐腐蚀性优异的不锈钢制产品，最适合在无尘室内使用的医疗设备、各种磁盘的读取装置及半导体制造装置等。

自由组合

备有能够自由组合的产品。由于滑块和滑轨是分别进行尺寸管理的，因此各自均可自由增加或更换。

负荷平衡好

采用2列简单结构，可以使用大直径钢球，额定负荷大，可以平衡地承受各个方向的负荷。

高刚性

采用钢球与高刚性外壳4点接触的结构，对钢球的制约性强，能够在各个方向获得强大的刚性。

特殊规格

滑轨安装孔用防尘盖

附带滑轨安装孔用的专用防尘盖。可塞住滑轨安装孔，提高运动方向的密封性。也备有铝合金制的防尘盖，请向IKO咨询。

双层密封

在滑块上安装两层侧面密封垫片，提高了防尘性能。

刮板

在滑块上安装金属制的刮板。刮板为非接触结构，可有效排除粘附在滑轨上的较大异物。

防尘罩安装用内螺纹

在滑块和滑轨的端面设有防尘罩安装用内螺纹。

黑铬皮膜处理

黑色的渗透性铬皮膜处理后，用丙烯酸树脂进行涂层处理，提高防锈能力。

氟化黑铬皮膜处理

黑色的渗透性铬皮膜处理后，用氟树脂进行涂层处理，进一步提高防锈能力，而且异物不易粘附在表面。

下面密封垫片

为了防止异物从直线导轨的下方侵入，在滑块的下面安装密封垫片。

C-Lube自润滑部件

在滑块的侧面密封垫片内侧安装含有润滑剂的C-Lube自润滑零件，可延长润滑剂的补给间隔。

产品阵容

直线导轨F

产品	材质	滑块形状	型号	大小尺寸
				33	37	40	42	60	69	90
直线导轨F	碳素钢制		LWFH	-	-	○	-	○	-	○
直线导轨F			LWFF	○	○	-	○	-	○	-
直线导轨F			LWFS	○	○	-	-	-	-	-
直线导轨F	不锈钢制		LWFS…SL	○	○	-	○	-	-	-

※表中带的备有自由组合规格。
